Camera Anecoica
Nel TLC Sannio Testing Lab è disponibilie una camera anecoica per effettuare misure di compatibilità elettromagnetica.
Di seguito sono riportati i dati tecnici della camera:
- Dimensioni:
- Lunghezza: 7 m
- Larghezza: 4 m
- Altezza: 3.20 m
- Porta d'ingresso: 1 m x 2.5 m
- Materiale anecoico: Ferrite
- Range di schermatura: 10kHz - 1GHz
- Efficienza di schermatura: > 100 dB
- Strumentazione:
- Generatore di segnale Rohde&Schwarz SMIQ 03B (300kHz-3.3GHz)
- Analizzatore di Spettro Advantest R313A(9kHz-3GHz)
- Analizzatore di Segnale Rohde&Schwarz FSQ8 (20Hz-8GHz)
- Antenna di misura Rohde&Schwarz HL562 Ultralog (30MHz-3GHz)
- Antenna di misura Rohde&Schwarz HL040 Log-Periodic (400MHz-3GHz)
- Antenna di misura Rohde&Schwarz HE300 Directional (20MHz-7.5GHz)
- Amplificatore di classe A Teseq CBA 1G-018 (100kHz-1GHz 18W)

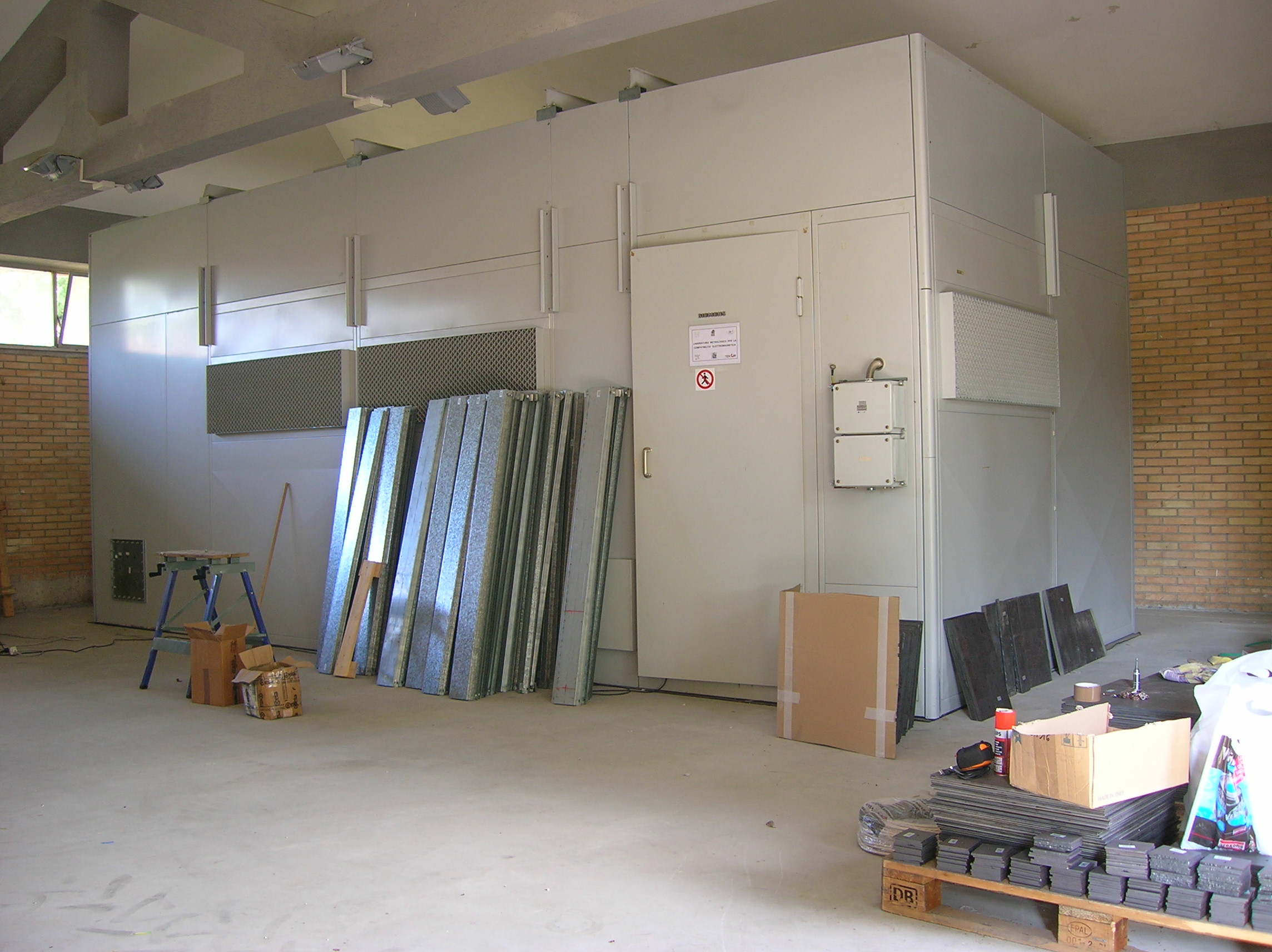

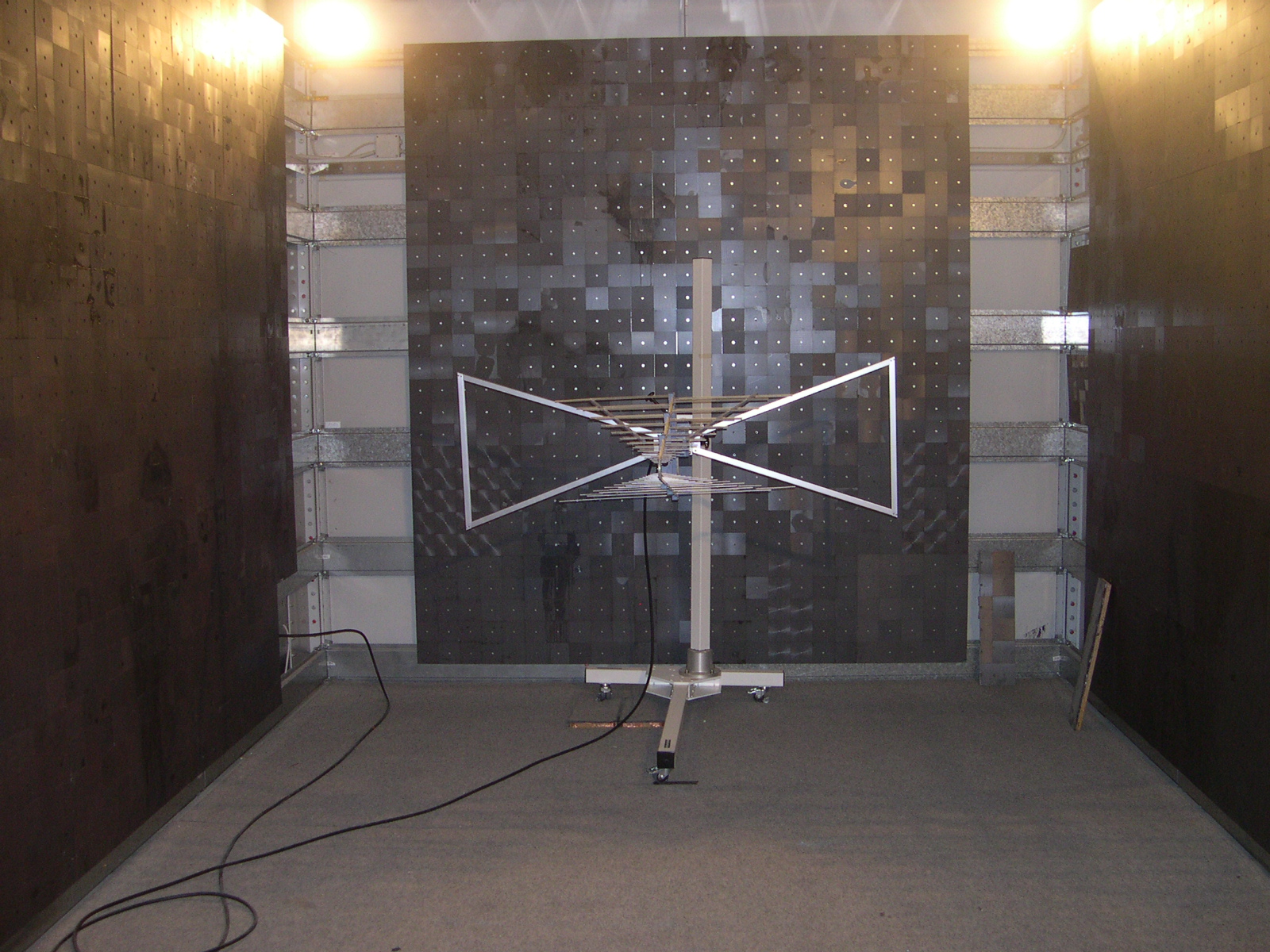

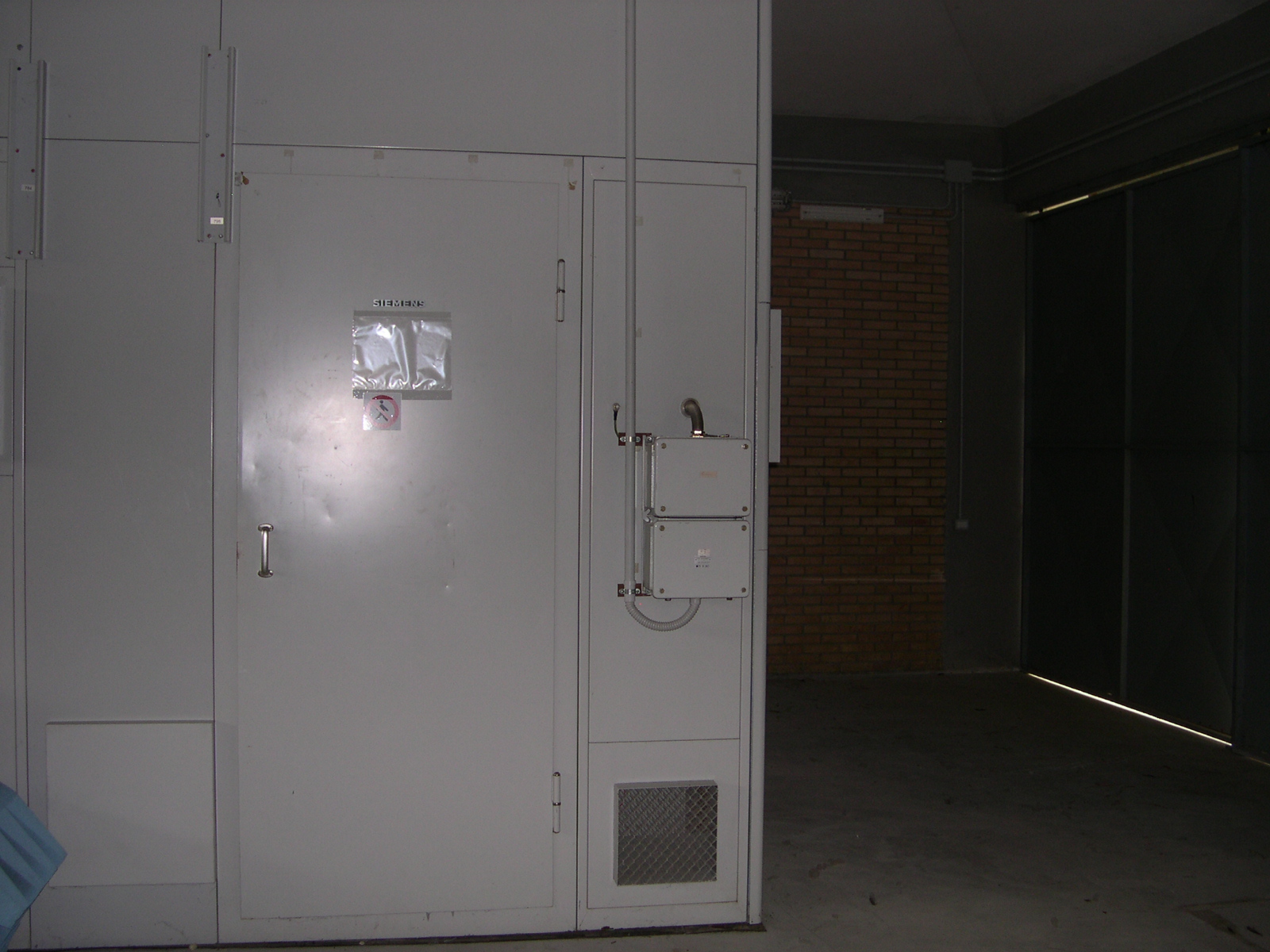

Alcuni particolari della camera:
